Die internen 4GB reichen zunächst aus – spätestens, wenn man größere Dateien drucken will oder einen Teil seiner MP3- oder Filmesammlung mitnehmen, dann wird’s doch arg eng auf dem internen Flash-Speicher des Asus EEE.
Mein erstes Modding-Projekt versieht den Asus mit einer weiteren internen “Festplatte” in Form eines 8GB-Speichersticks. Dieser wird über USB angebunden, ohne einen der externen USB-Ports zu blockieren – und ohne den Akku des EEE nennenswert zu belasten.
Zeitaufwand: ca. 2 Stunden
Materialaufwand: 30 Euro für den Stick, ein paar Kabel, etwas Tesa
Nötige Fähigkeiten: Lizenz zum Löten
Also los!
Wieder was gelernt. Nicht so:
…sondern so:
Böser Fehler: meine interne 8GB-Flash-SSD habe ich auf die falsche Versorgungsspannung gehängt und dadurch eine Menge Probleme ausgelöst. Offensichtlich ist die 5V-Spannung, die ich hier abgeschaut und ausgesucht habe, nicht stabil (Okay: der Autor dieser Seite warnt, dass man alle Spannungen noch einmal nachmessen soll.)

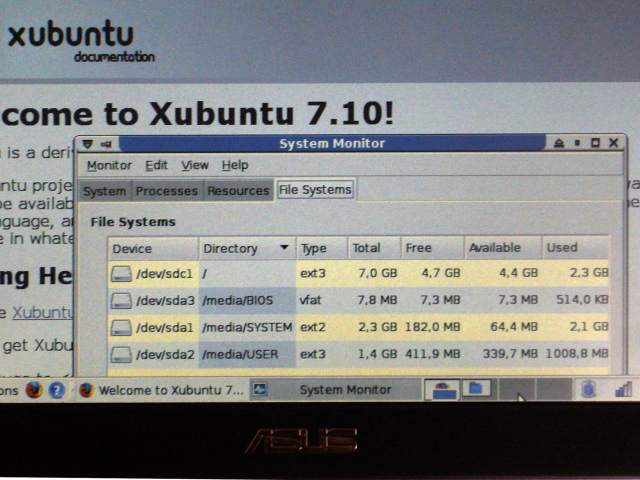

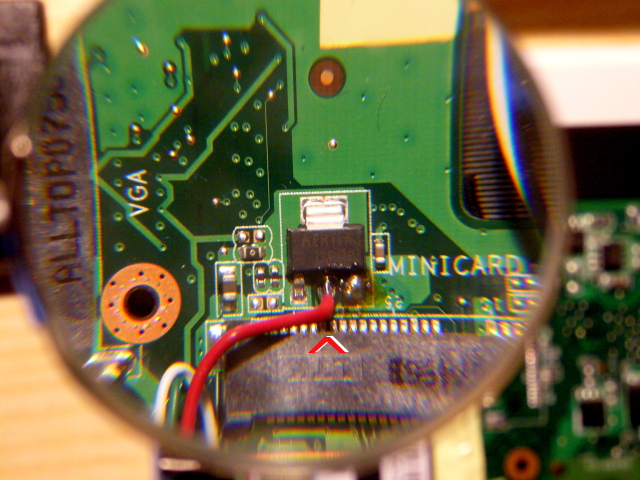

Misstrauisch war ich geworden, weil der EEE beim Hochfahren unter Xubuntu immer etwa zwanzig Gedenksekunden ohne Meldung einlegte – als Abstoßungsreaktion auf den Stick – außerdem entlud sich der Akku auch bei ausgeschaltetem Rechner. Also habe ich das USB-Flash-Memory nicht nur an eine unstabile Versorgungsspannung angeschlossen, sondern auch noch an eine, die nicht abgeschaltet war. Seit ich den Flash-Speicher auf das mittlere Bein gehängt habe – dort sind geschaltete 3,3V zu messen – läuft der Stick nicht nur stabil, er verheizt auch weniger Leistung.
Notiz an mich: Die Umbauanleitung wird ausgebaut und überarbeitet.
