Den Asus EEE richtig demontieren

Posted on by

“Machst ja mächtig einen auf dicke Hose mit deiner Löterei.” – Wieso, das kannst du doch auch? – “Niemals.” – Wetten?

Als ich die Lötanleitung für das zusätzliche Flash-Laufwerk überarbeitet habe, ist mir aufgefallen, dass das hier fehlt: eine Schritt-für-Schritt-Anleitung über den Weg ins Innnere des EEE. Sinn ist, allen die Angst zu nehmen, die sich noch nicht so recht ans Basteln trauen.

0. Ein guter Tipp vorneweg: Ordnung halten!

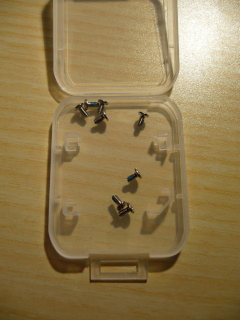

Unerlässlich: Schrauben in einem Kästchen sammeln!Ich sage das aus der bitteren Erfahrung eines zutiefst unaufgeräumten Bastlers: es lohnt sich, Platz auf dem Tisch zu schaffen und – ganz wichtig – ein Kästchen für Schrauben und andere Kleinteile bereit zu halten. Die Asus-Ingenieure haben es sich (und uns) angenehm einfach gemacht: sie haben für den EEE durchgängig denselben Schraubentyp verwendet; es ist also nicht nötig, die Schrauben nach Herkunft zu sortieren.

Alles aufgeräumt, Schraubenzieher und eine kleine Spitzzange bereit gelegt? Dann kann es ja losgehen.

1. Durch die Hintertür: die Bodenklappe

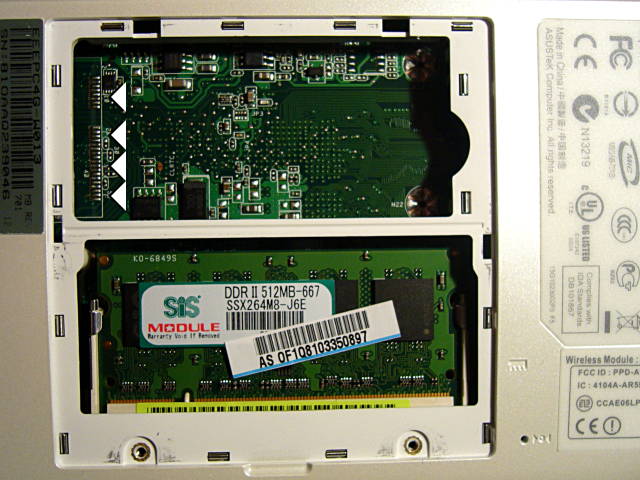

Der geöffnete Erweiterungsslot; unten der Speicherriegel, oben der PCIe-Mini-Lötplatz für ErweiterungenAuf der Unterseite des EEE findet sich eine Art Bodenklappe, gehalten von zwei Schrauben. Sie ist der einfachste Weg ins Innere; unter ihr befindet sich der RAM-Speicher. Wer den EEE auf 1GB aufrüsten will (mehr ist ohne Anpassung des Betriebssystems nicht möglich), ersetzt einfach den hier verbauten 512MB-Riegel durch ein beliebiges anderes DDR2-SODIMM-RAM – praktisch jeder Typ funktioniert.

Die Bodenklappe bietet sich aber auch für anspruchsvollere Einbauten an – beispielsweise ein UMTS-Modem. Am linken Rand ist der Lötplatz für den zweiten Erweiterungsslot des EEE gut zu sehen (im Foto markiert mit weißen Pfeilen) – Asus hat zwar den Steckverbinder für Mini-PCIe-Erweiterungskarten eingespart, aber alle Signale sind da – und mit etwas Geschick kann man hier Drähte anlöten, ohne den EEE weiter demontieren zu müssen.

Wem das nicht reicht, der wird weiterlesen (und -schrauben) müssen – aber als erstes muss mal der Akku raus: aus dem EEE ziehen und beiseite legen.

2. Erst Tastatur, dann Hosen runter

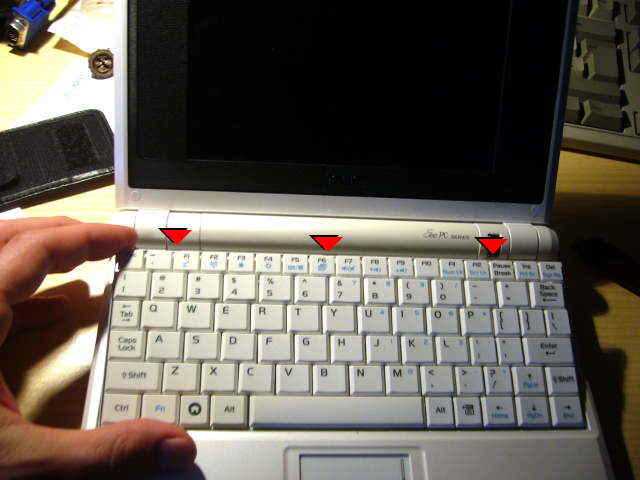

Die Tastatur wird von drei Federn gehaltenDie Schrauben auf der Oberseite sind unter der Tastatur – diese müssen wir zuerst entfernen. Ganz einfach: sie wird an drei Stellen am oberen Rand gehalten von kleinen Federn – siehe Markierungen auf dem Foto.

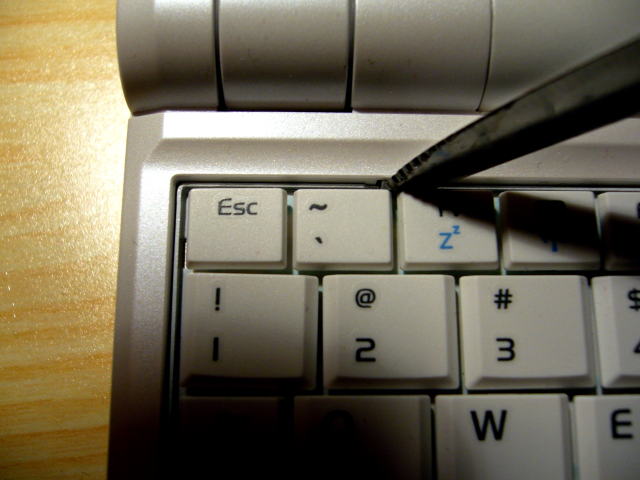

So löst man die Tastatur: eine der drei Haltefedern wird zurückgebogenMit einem kleinen Schraubenzieher lassen sich die Federn einfach wegdrücken und gleichzeitig die Tastatur nach oben hebeln (das Obstmesser, das ich für das Foto benutzt habe – natürlich nur zu Vorführzwecken – war definitiv zu groß und deswegen eher ungeeignet.)

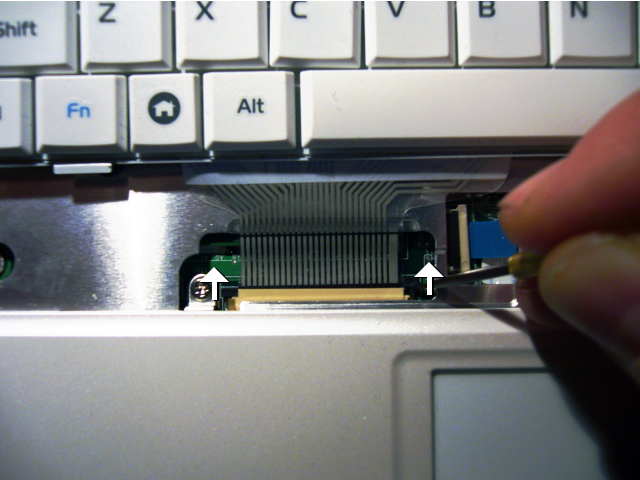

Den Steckverbinder für die Tastatur auf beiden Seiten öffnenDie Tastatur lässt sich jetzt anheben, aber immer noch nicht weglegen: sie ist über eine Folie mit aufgedruckten Leiterbahnen mit dem EEE verbunden. (Logisch. Irgendwie müssen die Signale aus der Tastatur ja in den Computer kommen.) Diese Leitfolie ist an eine Klemmbuchse angeschlossen – mit dem Schraubenzieher rechts und links an dieser Buchse ansetzen und das Plastikrähmchen nach oben schieben (siehe Foto) – dann löst sich die Klemme, und die Tastatur kann beiseite gelegt werden. Keine Angst übrigens: sie lässt sich ebenso leicht wieder montieren – einfach die Folie wieder gerade in die Buchse schieben und die Klemme schließen.

3. Kein Drama: Neun Schrauben für ein Hallelulja

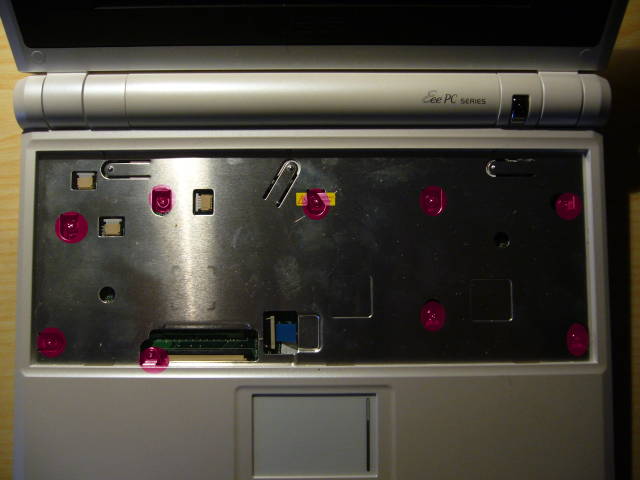

Neun Schrauben oben

Da sitzen sie: Mit einem kleinen Kreuzlochschraubenzieher lösen sich alle neun Schrauben der Oberseite ohne Probleme.

Ich will nicht verschweigen, dass man an dieser Stelle einen Moment innehalten und Mut sammeln sollte. Schließlich wird die zentrale Schraube von einem gelben Aufkleber bewacht, der vor dem unwiederbringlichen Verlust der Garantie warnt. Abgesehen davon, dass das juristisch hohle Drohungen sind: Aber wie war das doch gleich mit den gut gemeinten Warnungen der Hersteller?

Achtung: Die Oberschale des Gehäuses lässt sich auch jetzt noch nicht lösen – am besten den EEE wieder zuklappen und umdrehen, jetzt sind die Schrauben unten dran.

4. Ran an die Bodenwanne!

…die Epiphanie jedes wahren Schaubers.

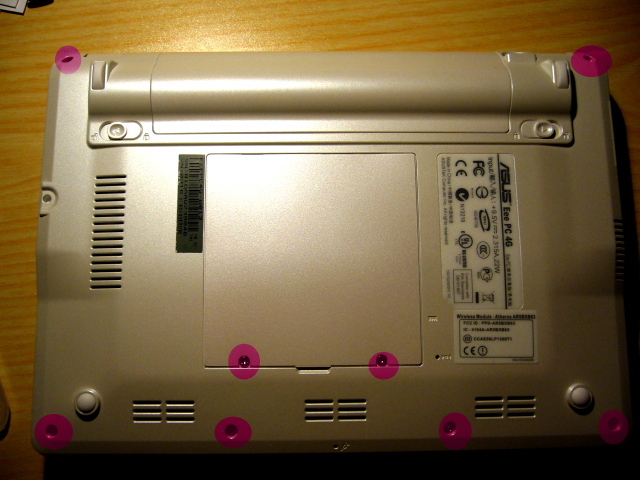

Acht Schrauben unten im Gehäuse, davon zwei über der Erweiterungsklappe

Hier sind es acht Schrauben, die ihrer Entfernung harren. Auch sie völlig undramatisch. Und wie oben gesagt: sie dürfen ins selbe Kästchen wie ihre Kolleginnen von der Oberseite. Lernen sich die Mädels endlich mal kennen.

5. Bitte recht vorsichtig…

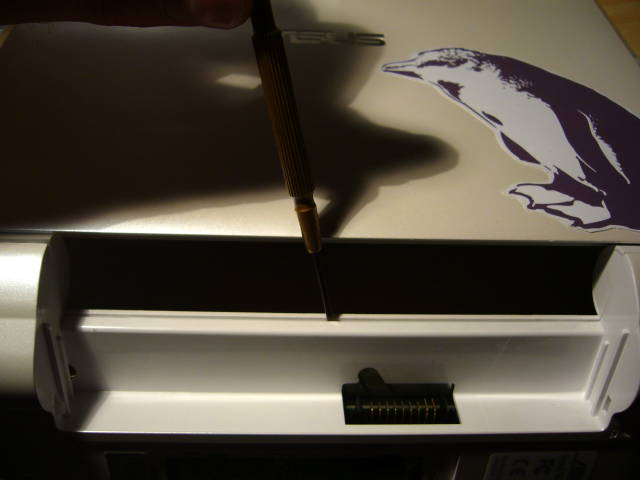

So hebelt man die Gehäusekanten auseinander…auch sprachlich: machohafte Sprachbilder verbieten sich hier auf das Schärfste. Was zu tun ist: die beiden Gehäuseschalen müssen ohne Gewalt auseinandergehebelt werden. Es rät sich, einen nicht zu kleinen Schraubenzieher zu benutzen, auf der Rückseite des EEE zu beginnen (siehe Foto) und sich dann einmal herumzuarbeiten.

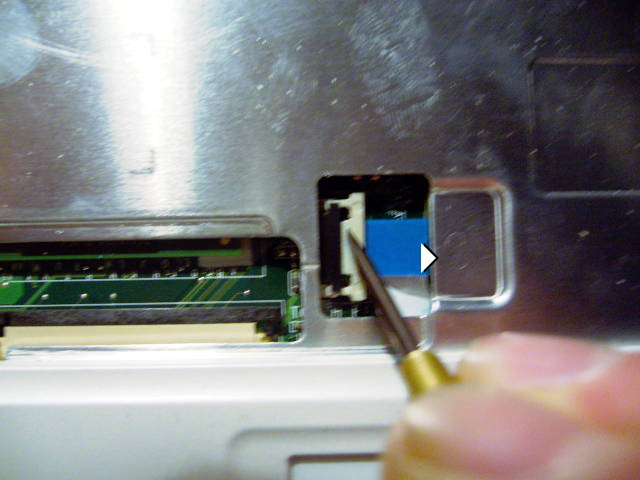

Steckverbinder für das TouchpadDie obere Gehäuseschale lässt sich jetzt lösen – aber noch nicht entfernen: da ist noch das Touchpad in der oberen Gehäuseschale. Wie die Tastatur auch ist es über einen Folienstecker mit der Hauptplatine verbunden, und wie diese lässt sich die Klemmbuchse dadurch öffnen, dass man das Klemmrähmchen nach vorn schiebt (siehe Foto). – Wer genau hingesehen hat: dieser Folienverbinder unterscheidet sich von dem an der Tastatur dadurch, dass ein blaues Plastikfähnchen oben drauf klebt – das dient als Griff, wenn man die Folie wieder in die Buchse frickeln muss: hier kann man gut mit einer kleinen Zange anpacken, ohne die empfindlichen Kontakte zu beschädigen oder sich über die dicken Finger aufregen zu müssen.

6. Das zarte Innere des EEE

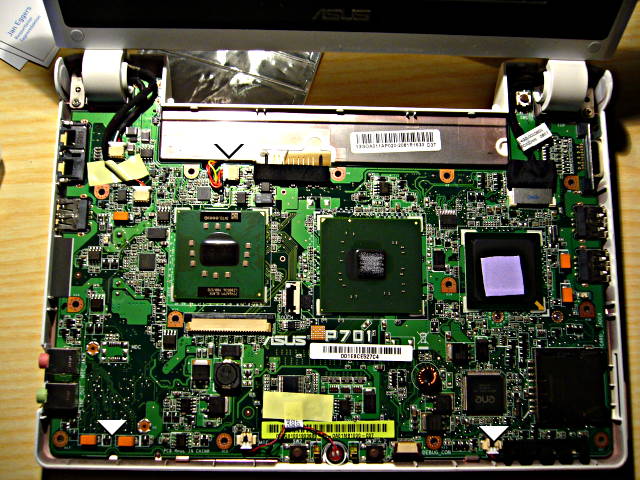

Positionen der beiden Halteclips für die Platine und des Lüftersteckers

Die Oberseite der EEE-Hauptplatine nutzt für Basteleien leider vergleichsweise wenig.

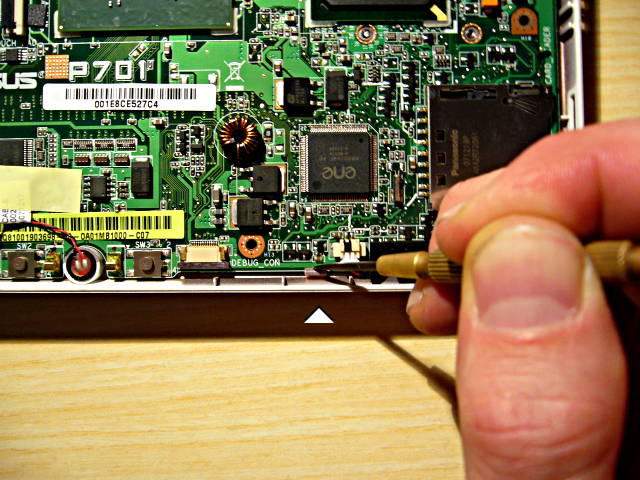

Einer der beiden Halteclips für die HauptplatineBevor sie sich drehen lässt, sind drei weitere Befestigungen zu lösen: der Stecker für den Lüfter am hinteren Gehäuserand und die beiden Plastikklammern an der Vorderkante. Letztere lassen sich einfach mit einem kleinen Schraubenzieher aufhebeln, erster auch – aber Vorsicht: bitte nicht vergessen, nach dem Zusammenbau zu prüfen, ob der Lüfter auch läuft. Bei mir tat er das nach sämtlichen Umbauten zunächst nicht – der Stecker war nicht richtig wieder drin – und das kann dem EEE einen Hitzschlag mit bleibenden Schäden bescheren.

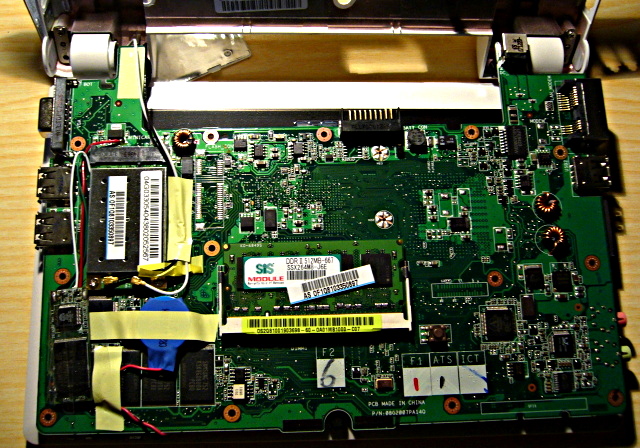

Gesamtansicht Platinenunterseite mit Flash-Stick

Jetzt kann man die gesamte Platine anheben und umdrehen – und beispielsweise einen USB-Stick einlöten – auf dem Foto am unteren rechten Rand zu sehen; sorgfältigst und höchst lumpenprofessionell mit Tesafilm isoliert und fixiert. Oder man kann die WLAN-Karte durch ein anderes Modell ersetzen, das den neuen und schnelleren Draft-N-Standard beherrscht. Oder einen GPS-Empfänger einbauen. Oder, oder, oder…

Geschafft! Und nächstes Mal nehmen wir uns das Display vor… da ist nämlich auch noch viel Platz zum Basteln drumherum. (Weiter geht’s hier.)
